LV Eisenkern Netzdrossel und Lastreaktoren

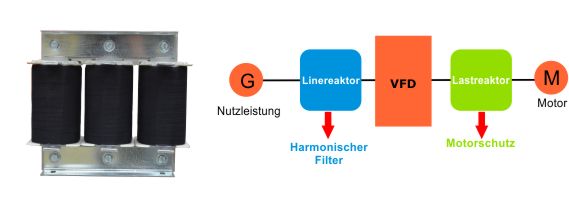

Spannungs- und Lastreaktoren sind in der Regel in Serie an die Ein- und/oder Ausgangsklemmen von dreiphasigen Geräten, wie Motor-Drehzahlregler, Wechselrichter und USV-Anlagen, angeschlossen. Diese Geräte nutzen Halbleiterschalter wie IGBTs, Thyristoren und Dioden und erzeugen somit harmonische Verzerrungen und hohe Schaltüberspannungen (dv / dt). Die Verwendung von solchen Geräten wurde immer weiter mit der fortschreitender Technik verbreitet. Die negativen Auswirkungen solcher Geräte sollten jedoch nicht außer Acht gelassen werden. Durch die Benutzung von Spannungs- und Lastreaktoren verringern sich die Auswirkungen der oben genannten Geräten.

Dank den Einsatz von Spannungs- und Lastreaktoren erreicht man:

  • begrenzten Startstrom
  • reduziertes Motorengeräusch
  • reduzierte harmonische Verzerrung
  • reduzierte Motorheizung
  • reduzierte Schalt-Überspannungen
  • einfachere Auswahl der Sicherungen nach Nennmotorstrom

Diese Reaktoren sind so ausgelegt, dass sie 4% Spannungsabfall liefern. Unterschiedliche Spannungsabfallwerte werden auf Anfrage angeboten.

Alle Hilkar Spannungs- und Lastreaktoren sind für unterschiedliche Anwendungen wie Spannung, Strom, Induktivität, Art der Anwendung, Oberwellen, Interharmonik, Größe, transienten Ereignisse wie die Umschaltung und die Verlustcharakteristiken die erforderlich sind konzipiert und berücksichtigt. Hilkar bietet den effizientesten Design und günstige Preise. Alle durchgeführten Tests werden nach IEC 60076-6 oder weiteren Normen je nach Kundenwunsch durchgeführt. Die Testberichte sind auf Anfrage erhältlich und werden den Kunden auf Wunsch zu gezeigt. Die durchgeführten Test sind wie folgt:

  • Routine-Tests wie: Induktivität, Widerstand, 1 Minute Wechselstrom-Isolationsspannung, Widerstands-Test und Impulsspannung, Widerstands-Test
  • Kurzschlussfestigkeitsprüfung
  • Temperaturanstiegstest
  • Schallpegel-Test
  • Seismischer Test



Eigenschaften



  • Entworfen und geprüft nach den geltenden IEC- und IEEE Standards
  • Ausgezeichnete Spannungsfestigkeit
  • Hoher Qualitätsfaktor (Q)
  • Hohe Wärmekapazität
  • Hohe mechanische Festigkeit um hohe Kurzschlusskräfte standzuhalten
  • Kompakte Bauweise. Abmessungen können nach Kundenwunsch angepasst werden
  • Wartungsfreies Design wie aus Aluminium, feuerverzinkter Stahl oder Betonständer stehen zur Verfügung
  • Verstellbare Füße
  • Auf Wunsch mit Gehäuse

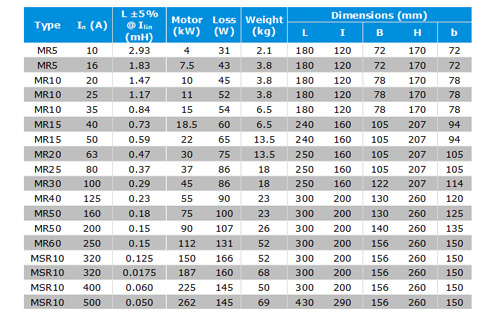

Technical Eigenschaften
Spannung 208-690V
Nennstrom In, 50-60 Hz*
Überastbarkeit Imax = 2I1 für 12s, 1.5I1 für 60s, 1.1In kontinuierlich
Linearer Strom Ilin = 1.6I1
Wellenimpedanz (Z) 1.5%, 2%, 3%, 4%, und 5%
Typ Eisenkern
Höhe bis zu 1000m*
Installation Innen
Isolationsklasse F (155°C)
Wicklungsmaterial Aluminium oder Kupfer
Isoliermaterial F Klasse Folie oder mit Epoxidharz verstärkter Glasfaser
Schutzgrad IP00 (Innen)
Temperaturbereich -40°C bis 55°C
Thermostat 125°C
Dämmung 3kV AC für 1 Minute
Kühlung Luft
Optionen Armaturen mit Din oder NEMA Anschlusskonfiguration

*Fragen Sie bitte beim Hersteller nach anderen Werten.
