LCL Filter

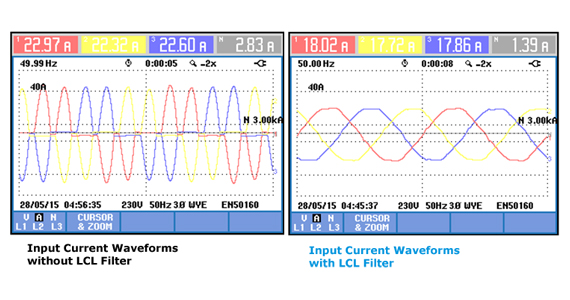

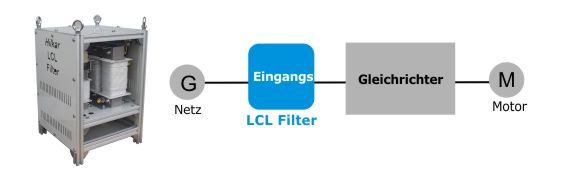

Harmonische Filtermodule Typ LCL werden eingesetzt, um Eingangsstrom-Oberschwingungen der Motorantriebe mit Sechs-Puls Dioden /Thyristorgleichrichter zu filtern. Durch das Filtern der harmonischen Oberschwingungen werden die harmonischen Strömungsstörungen auf festgelegte Standartwerte minimiert.

Merkmale

Einhaltung der IEEE-Standard Std.519-2014

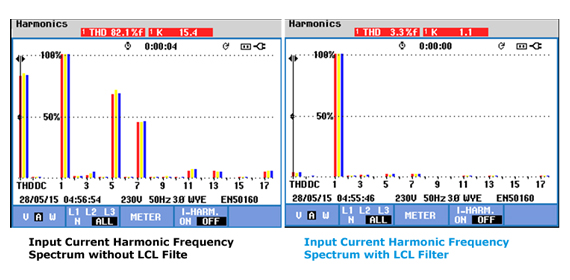

Eliminierung von niedrigen harmonischen
Hohe Systemeffizienz und Zuverlässigkeit
Hohe Gesamtleistungsfaktor
Verlängerung der Lebensdauer der Ausrüstung
Geringere Verlustquoten
Einfache Installation
Betrieb ohne Resonanzen mit dem Netz
Für Mehrmotorenanwendungen geeignet
Beitrag zur Kostensenkung

Typische Anwendungen

Öl- und Gasindustrie
Wasser- und Abwasseraufbereitungsanlagen
HVAC / Kühlung
Textil
Kommerzielle Einrichtungen
Rechenzentren
Papierverarbeitende Industrie
Metallproduktion
Galvanik
Aufzüge und Rolltreppen
Industriegleichrichter
Induktionsöfen

Technische Daten
Motorleistung Antriebswerte	0,3kw-2600 kW (1,5 HP-3,500HPe)
Betriebsspannung	Bis 690V Standard-Spannungswerte
Frequenz	50Hz - 60 Hz
Strom	1A - 4250A
Eingangsstromverzerrung	< 8%(bei Volllast)
Spannungsregelung	< 5%
Produktivität	>99% (bei Volllast)
Überlastfähigkeit	1.6 x Nennstrom (1 min / Stunde) )
Schutzart	IP20 (höhere Werte auf Anfrage möglich)
Umgebungstemperatur	-30°C bis +50°C
Höhe	< 1000m
Anwendungs-Standards	IEC 60076 (für Reaktoren), IEC 60871 (für Kondensatoren), IEEE std.519-2014 (harmonische)
