Container-Typ STATCOM
Modulares und flexibles Systemdesignkonzept
FlexVAr® basiert auf der modularen Multilevel-Konverter (MMC)-Technologie mit einem fortschrittlichen digitalen Steuerungssystem, das aus modernen DSPs und FPGAs besteht. Je nach benötigter Blindleistung können in FlexVAr® ein oder mehrere modulare Multilevel-Konverter (MMC) mit oder ohne Koppeltransformator eingesetzt werden, was von der Systemspannung abhängt. Jeder MMC verfügt über ein eigenes Steuerungssystem, und bei einem internen Fehler wird der entsprechende MMC automatisch abgeschaltet, während die verbleibenden MMCs ohne Systemunterbrechung weiterarbeiten.

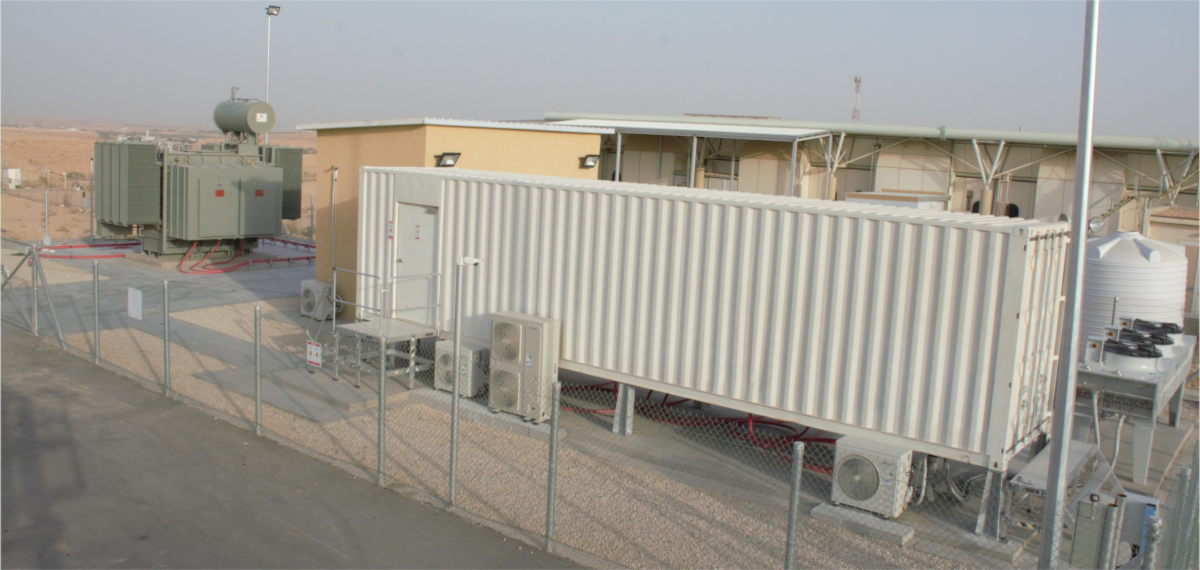

Die Containerlösung wird für die Verpackung von MMCs, Steuersystemtafeln und Wasserkühlungspumpen eingesetzt und ermöglicht eine einfache Installation vor Ort sowie einen einfachen Transport.
Kondensatorbänke, die als harmonische Filter vom Typ LC(R) konzipiert sind, können in Kombination mit MMCs (Hybride STATCOM-Lösung) auch für Lasten verwendet werden, die einen höheren Bedarf an kapazitiver Blindleistung als induktiv haben, um die Gesamtsystemkosten zu senken.
Die Lösungen
- die Blindleistungskompensation
- die Lastverteilung
- die Kompensation der Spannungsunsymmetrie
- die Spannungsregulierung
- die Flackermilderung
Die Anwendungen
- die Elektrische Versorgungsbetriebe
- die Eisen- und Stahlindustrie
- die Wind- und Solarkraftwerke
- die Öl- und Gasindustrie
- die Prozessindustrie
- die Bergbau/Schweißen/Walzwerke
Die Haupteigenschaften
- MMC-Technologie
- Modulares und flexibles Design
- Delta- oder Sternkonfigurationen
- Containerisierte Lösung
- Fortschrittliche digitale Steuerungsplattform
- Geringe Ausgangsharmonische
- Automatische Wiedereinschaltfunktion
- Fernüberwachung und -steuerung
- Wasserkühlungstechnologie
- Niederspannungsfehler-Ride-Through(LVRT)
| Die Technische Spezifikationen |
| Die Nennspannung |
Direkter Anschluss: 12kV-36kV
Transformatoranschluss: 36kV-400kV |
| Die Frequenz |
50Hz/60Hz |
| Die Nennleistung |
10MVAr-50MVAr |
| Die Anzahl der parallelen Module |
2-5 |
| Die Konvertertechnologie |
MMC // Delta- oder WYE-konfiguration mit HV-IGBTs |
| Die Steuerungmodi |
Blindleistungskompensation
Lastausgleich
Spannungsregulierung
Kompensation von Spannungsunsymmetrien
Flickerminderung
Schwingungsdämpfung |
| Die Reaktionszeit |
Reaktionszeit: 2-3 Einschaltzyklen
Einschwingzeit:4-5 Einschaltzyklen |
| Das Kontrollsystem |
DSP/FPGA-basiertes digitales System für Steuerung und Schutz
PLC für Hilfssteuerungen
HMI für Systemeinstellungen und Überwachung
automatische Wiedereinschaltfunktion
Fernüberwachungs- und Steuerungsoption |
| Die Kühlungsart |
Wasserkühlung (WF) |
| Die Strom- und Spannungsharmonische |
Entspricht IEEE 519-2014 |
Die Umgebungsbedingungen
Installation
Höhenlage (max) |
Innen-/Außenbereich
< 1000m
|

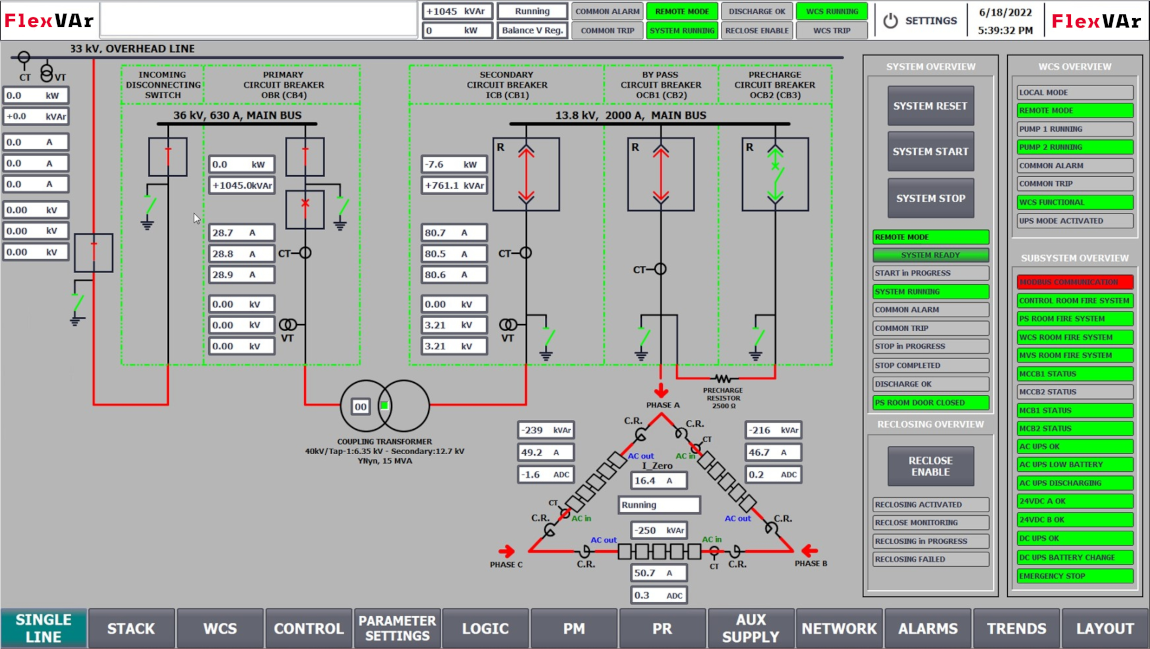

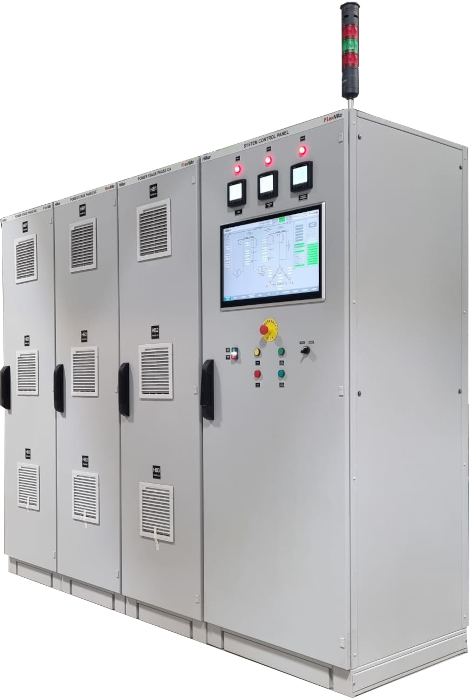

Benutzerfreundliches Steuerungs- und Überwachungs-HMI

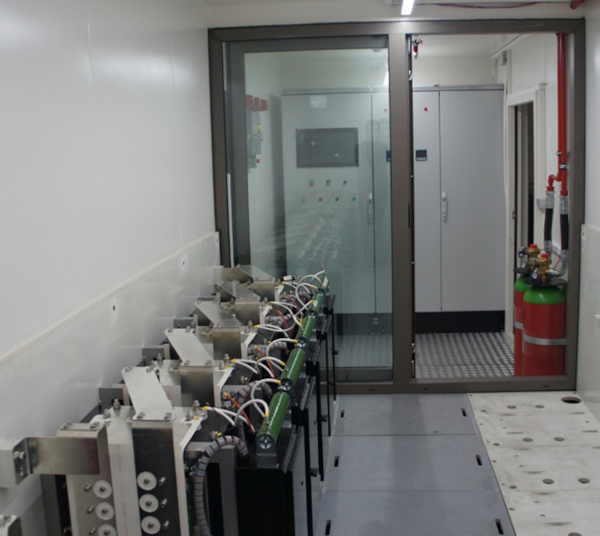

Modulare mehrstufige Konverterstruktur
Multilevel STATCOM basiert auf der modularen Multilevel-Konvertertopologie unter Verwendung modularer H-Brücken-/Halbbrücken-Grundeinheiten mit IGBT-Modulen. Die Anzahl der in Reihe geschalteten Grundgeräte pro Phase/Arm hängt von der Systemspannung ab.
Die Grundgeräte sind so konstruiert, dass sie im Rahmen der Wartung leicht gegen neue Geräte ausgetauscht werden können, wenn sie defekt sind. Aufgrund des perfekten Spannungsausgleichs der Kondensatoren jeder Grundeinheit durch speziell entwickelte Ausgleichsalgorithmen entsprechen der Ausgangsstrom und die Ausgangsspannung von FlexVAr® den internationalen Harmonischenstandards.
Die Pulsweitenmodulation (PWM) wird als Modulationstechnik mit einer moderaten Schaltfrequenz verwendet, um einen optimalen Schaltverlust der IGBTs zu erreichen.
Die Wasserkühlung ist das Mittel zur Kühlung der auf den Kühlplatten montierten Leistungshalbleiterschalter.
Modulare mehrstufige Konverterstruktur
