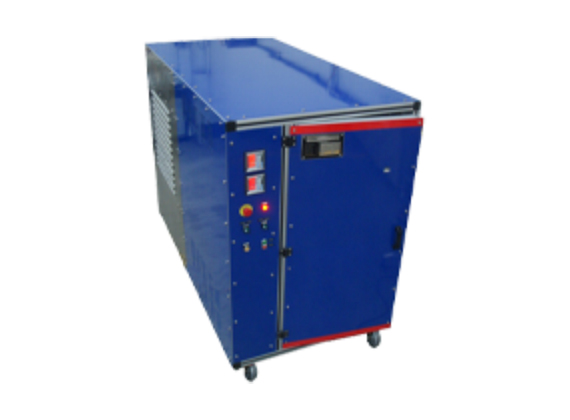

Lastbank – AI Serie (Inselbetrieb)


General



Die Lastbank ist ein Gerät, das an elektrische Stromquellen angeschlossen wird und eine elektrische Belastung darstellt. Anders als die anderen elektrischen Parameter, kann die Lastbank eine vorgegebene und steuerbare Belastung erstellen. Sie kann diese Belastungen testen, schützen und unterstützt dabei die Stromquelle.

Tragbare und fest angebrachte Lastbanken können bis zu 1kW Belastungsschritte von kleinen bis zu großen Generatoren prüfen. Somit kann man die Feinsteuerungsauflösung, die genaue Laststeuerung und den Leistungsfaktor genauer ermitteln. Man kann die Lastbänke an Anhänger anbringen, damit man vor Ort die Tests durchführen kann.



Eigenschaften



  • Robustes Design
  • Vertikaler und horizontaler Luftaustritt
  • ISO-Container oder Sonderanfertigung möglich
  • Integrierte Fernbedienung mit Datenerfassung, Überwachung und Laststufensteuerung
  • Integrierbar mit anderen Lastbänken
  • Korrosionsbeständige Außenfarbe
  • Widerstand aus Edelstahl und vibrationsfest

Man kann die Lastbank optional mit Touch-Type-LCD-Anzeige und/oder einen drahtlosen Remote-Last-Step-Switching-Controller und / oder einen Load Step & Time Controller PC-Software ausrüsten. Darüber hinaus gehören zu den Lastbänken: Fans mit einem Start und Stop Controller, elektrische Parameter-Steuerelemente, Timer, Datenerfasser, Test- und Fehlererkennungsmodule dazu. Der PC-Controller ist über eine USB-Schnittstelle an die Lastbänke angeschlossen.

Darüber hinaus ist eine Lastbank mit einem Schutzschalter ausgestattet. Ein leichter Zugang zum Schaltschrank und der Spule ist gegeben. Für die Sicherheit ist die Lastbank mit Lüftungsausfallwarner, niedriger Luftstromwarner, Überspannungswarner, Übertemperaturwarner und Phasenfolgeschutzwarner ausgestattet.



Technische Eigenschaften



  • DC oder 50 - 60 - 400Hz
  • Resistiv (bis zu 36 kV)
  • Leistungsanalysemessungen: V, A, W, VAr, Hz, cos Phi



Einsatzbereiche



  • Generatorprüfungen
  • Schiffsprüfungen
  • Kraftwerke
  • Telekommunikationsstellen
  • Bergbau
  • Militärische Betriebe
  • Daten Center
  • Batteriesysteme
  • USV-Anlagen
  • Wechselrichter



Um ein Angebot unterbreiten zu können brauchen wir die folgenden Informationen



  • Welche Spannung und Frequenz wird angewandt?
  • Mobiles oder stabiles Gerät?
  • Lastauflösungslademöglichkeit?
  • Innen- oder Außenbereich?
  • Leistung (kW)?
  • Gebläse und Steuerspannung?
  • Interne und / oder externe Steuerleistung?
  • Messgeräte (Voltmeter, Amperemeter, kW Meter, kVA Meter, cosF, Frequenzmesser)?
  • Optionale Computerschnittstelle RS 232 / RS 485 (drahtlose Computerschnittstelle auf Anfrage)?
  • Automatikregler?
  • Fernbedienung
  • Schutzgrad: IP20 / Innenraum, IP20 / Außen unter Dach, IP55 / Außenbereich



Steuerungssystem



Lastbänke können über lokale, ferngesteuerte, oder automatische Steuerungen gesteuert werden.

Lokale Steuerung: Control panel self-contained in Load Bank with load control button and/or touch panel.

Fernbedienung: Dank einer PC-Software mit Datenkabel durch eine USB-Schnittstelle kann man die Lastbank fernsteuern. (zur Steuerung von vorgegebenen Lastschritten, Leistungsfaktoren, Timer, Erfassungsdaten, Testmodus und Fehlererkennung.)

Funkfernbedienung: Die Lastschritte und die Hauptregelfunktion der Lastbank werden durch eine ergonomische Handfernbedienung gesteuert.

Automatische Steuerung: mit DSP-Controller und Auto-Steuerung verfügbar. Man kann zusätzlich durch Auto-on-off Funktion automatisch die Lastregelung, den Timer und die regenerative Leistung steuern.

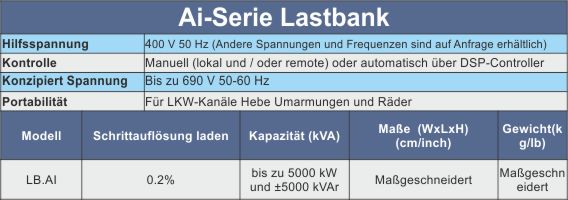

AI-Serie Lastbänke mit Inselbetrieb, enthalten entweder widerstandsfähige, induktive oder kapazitive Last. Sie lassen kontrolliert die Last hinein, damit sie den netzgekoppelten Wechselrichter mit simulierten verschiedenen Lastarten bei voller Last testen können.



Für andere Bewertungen oder Lastauflösungen wenden Sie sich bitte an die Fabrik.

Abmessungen und Gewicht können nach den kundenspezifischen Angaben geändert werden.

Bei Abmessungen und Gewichten sind Richtwerte.



Benutzerfreundliche Auto-Control-Software

Der Bildschirm der Benutzeroberfläche besteht aus fünf Registerkarten und somit fünf Fenstern. Diese heißen:

  • Automatische Steuerung
  • Manuelle Steuerung
  • Bühnenstatus
  • Stufenfehler
  • Systemstatus

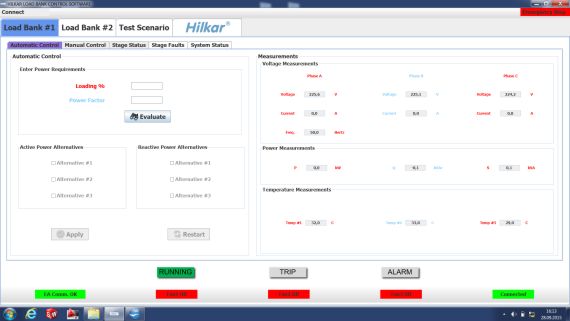

Automatische Steuerung:

  • Energieversorgungswerte eingeben
  • Presse bewerten
  • Klicken Sie auf eine der drei möglichen Alternativen für P & Q
  • Drücken Sie Anwenden
  • Siehe Echtzeitwerte bei `Messungen '

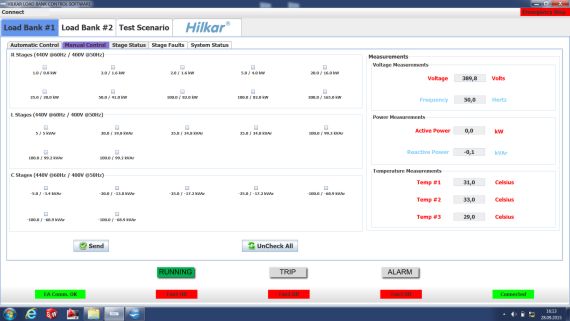

Manuelle Steuerung:

In der manuellen Steuerung schaltet das System die überprüften Stufen ein und schaltet die Stufen aus, die nicht markiert sind. Sowohl für die automatische Steuerung als auch für die manuelle Steuerung, wenn die Schnittstellensoftware neu gestartet oder getrennt und wieder verbunden wird. Der Status der Stufen ändert sich nicht, es sei denn:

  • Stopp-Taste auf dem Bedienfeld wird gedrückt
  • Not-Aus-Tasten werden gedrückt
  • Es liegt ein Fehler im System vor

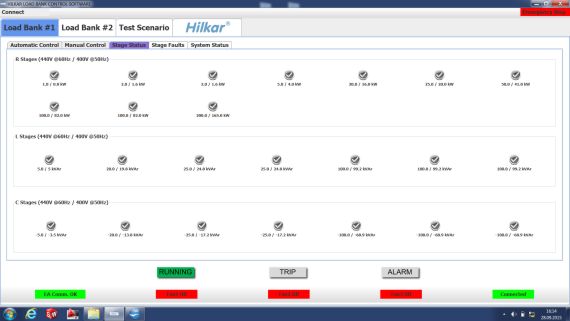

Bühnenstatus:

Das Fenster "Status der Stufe" zeigt den Status (EIN oder AUS) der Ausgänge der elektronischen Steuerkarte an, die Schütze zur Überwachung der Laststufen ansteuern.

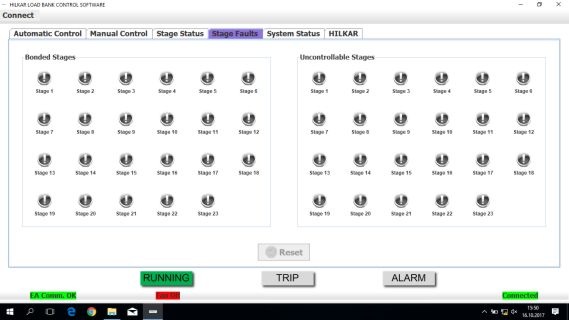

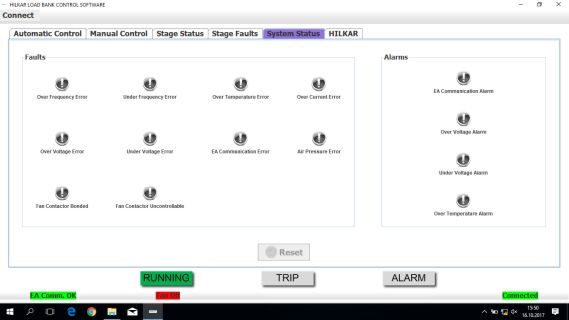

Stufenfehler und Systemstatus:

Es gibt fünf wesentliche Alarmsignale, die vom automatischen Lastbanksteuerungssystem generiert werden.

  • Frequenz außerhalb des Bereichs: Außerhalb der vorgegebenen Designwerte
  • Überspannung: Über dem vorgegebenen Designwert
  • Not-Aus: Wenn der Bediener den Notfallknopf drückt
  • Lüfterdruckfehler: Lüfterausfall
  • Interner Fehler des elektronischen Steuerungssystems: Fehler bei der Steuerung oder Stromversorgung

Im Falle eines Fehlers ist die Lastbank außer Betrieb, bis der Fehler vom Bediener behoben wird.







Lastbankzubehör sind auch hier erhältlich.
