LV Eisenkern Glättungsdrosseln

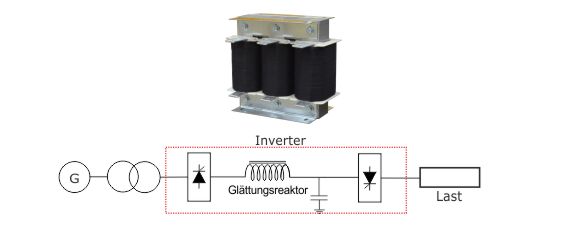

Die Eisenkern Glättungsdrosseln sind Reaktoren, die in Serie mit DC Systemen verbunden sind. Sie werden eingesetzt um harmonische Ströme und transiente Überströme und Stromwelligkeiten in Gleichstromsystemen zu reduzieren.

Es ist Notwendig, solche Reaktoren zu verwenden, um die Gleichstromwellenform zu glätten. Sie minimieren den Verlust und somit verbessert man die Leistung des Systems.

Glättungsreaktoren reduzieren den Wechselausfall bei Wechselrichtern, die durch die Dips in Wechselspannung am Umrichterbus verursacht werden. Sie verhindern konsequente Kommunikationsfehler in Wechselrichtern, die durch die Verringerung der Anstiegsrate des Gleichstroms in der Brücke entstehen und verhindern somit, dass eine andere in Serie miteinander verbundene Brücke zusammenbricht.

Glättungsdrosseln sorgen für eine reibungslose Welligkeit im Gleichstrom und verhindern somit, dass der Strom für leichte Lasten abfällt. Sie verringern harmonische Spannungen und Ströme in den Gleichstromleitungen. Sie begrenzen den Scheitelstrom im Gleichrichter, die aufgrund eines Kurzschlusses auf der DC-Leitung entstehen würde.



Vorteile



  • perfekte mechanische Festigkeit um hohen Kurzschlussstromkräften standzuhalten
  • begrenzte Temperaturen ermöglichen eine längere Lebensdauer
  • wartungsfreie Konstruktion



Technische Eigenschaften
Spannung bis zu 1000 V
Typ Eisenkern, Trocken
Frequenz 50 Hz / 60 Hz
Installation Innen
Wicklung Aluminium oder Kupfer
Temperatur -40°C bis 55°C
Isolierungsklasse F Klasse oder Kundenspezifisches Design
Kühlung AN (Luft)
Optionen

- Gehäuse auf Anfrage erhältlich

- Verfügbare Designs nach IEEE, IEC und Andere

- DIN oder NEMA Anschlusskonfiguration

*Fragen Sie bitte beim Hersteller nach anderen Werten.
