Hochspannungstransformatoren sind dazu entworfen, dass sie in einer leitfähigen Schaltung die Stromlastzustände simulieren und somit die Temperatur und die Stromstärke kontrollieren und verbessern können.

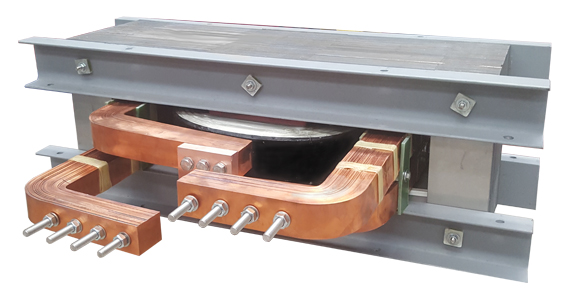

Die Hochspannungstransformatoren sind als offene Transformatoren entwickelt und wird als Sekundärspule genutzt. Hierbei wird entweder das Testobjekt oder die mit 1 oder/und 2 Reihenwindungen ausgestattete eigene Spule verwendet. Die Temperatur im Kern hängt von dem Kurzschlussstrom ab die durch das Testobjekt verursacht wird. Der Strom, der durch das Testobjekt geht, ändert auch die Temperatur des Leiters. Die Temperatur wird durch Temperatursensoren gemessen, die direkt an den Leiter gebunden sind.
| Technische Eigenschaften | |
|---|---|
| Transformator Typ | Trockenart / Einphasig / AC |
| Nenneingangsspannung | 230 V / 400 V * |
| Nennausgangsstrom | bis zu 10 kA |
| Nennausgangsspannung | 1 V, 2 V, 3 V, 4 V, 6 V, 10 V, 20 V, 40 V * |
| Nennleistung | bis zu 120 kVA * für einphasige |
| Frequenz | 50 Hz / 60 Hz |
| Optionen | Komplettlösung mit Selbstregler der Ausgangsspannungsfunktion für ein- oder dreiphasige |
*Anfrage beim Hersteller für andere Werte.
