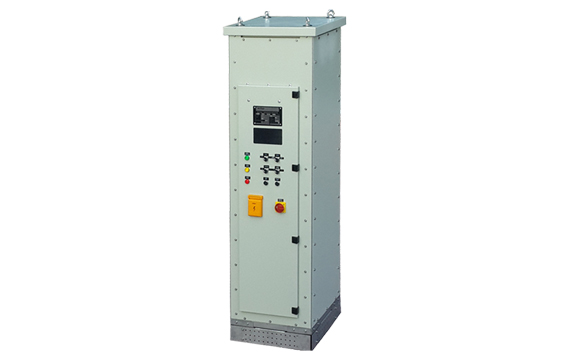

Hoch-Widerstand Sternpunkerdungsgeräte


Das Design und der Betrieb von 240-5000 V-Systemen, Service-Kontinuität, Personal- und Gerätesicherheit sind die wichtigsten Aspekte in industriellen Systemen. Die Verwendung des hochohmigen geerdeten (HRG) Systems kann ein sicheres, zuverlässiges und wirtschaftliches System für 240-5000 V-Netze bieten.

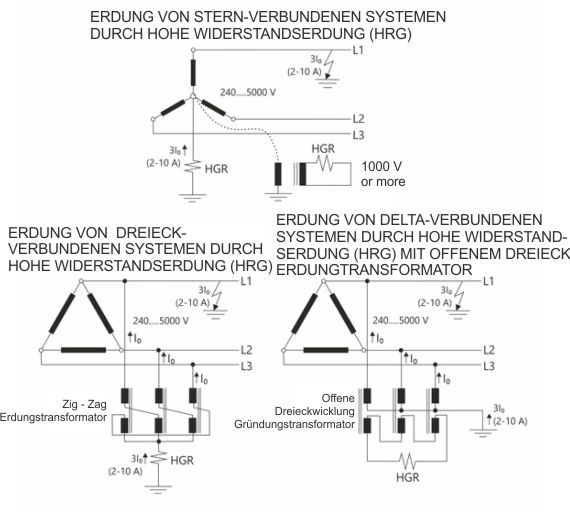

HRG-Systeme begrenzen den Fehlerstrom, indem sie einen hohen Widerstand zwischen dem Neutralpunkt des Transformators (oder des Generators) und der Masse setzen. Da es nicht möglich ist, den Fehlerpunkt in Delta-verbundenen Systemen zu lokalisieren, wird ein künstlicher Neutralpunkt erzeugt und ein Delta-verbundenes System geerdet. Dies ermöglicht einen Fehlerstrom von wenigen Ampere, so dass der Fehlerpunkt einfach wird. Wenn der Neutralpunkt durch einen hohen Widerstand geerdet ist, wird während des Störungszustandes sowohl eine Kontinuität des Betriebs als auch ein ausreichender Strom (typischerweise zwischen 2 A und 10 A) vorgesehen, um die Fehlerstelle zu lokalisieren.

Die ungefähre Phase an Erdfehlerstrom in 240-5000 V Netzwerken ist:

  • Solide geerdete Systeme: 1000-6000 A
  • Geerdete Systeme mit geringem Widerstand: 100-1000A
  • Geerdete Systeme mit hohem Widerstand: 2-10 A
  • Unterirdisches (oder Delta) Kabelsystem:0,3-2,8 A/km:2-10 A





Allgemeine Eigenschaften



  • 0-10 A analog Amperemeter,0-250V mit Einstellung am Anschluss
  • Automatischer Türschalter für Stromabschaltung
  • Testknopf um Störungen zu zeigen
  • Grünes Licht für normale Zustände
  • Intermittierender Alarm und rotes Licht beim Erdschluss
  • Puls / normaler Wahlhebel zur Vergrößerung des Stroms und intermittierender Puls beim Erdschluss
  • keine Hilfskontakte in Puls und Alarmposition während einer Störung
  • Maße(LxWxH) = 60x60x180 cm (andere Gehäusearten auf Anfrage erhältlich)
  • Geeignet für 240-5000 V Drei-Phasen-Systeme
Gebrauch:

Bei der Lokalisierung des Erdkontaktpunktes von Phase und Erde ergibt sich ein auf ca. 2A begrenzter Fehlerstrom, der ca. 10A Impulse erzeugt (ca. 1 Sekunde an, 1 Sekunde aus), eine leichte Messung. So ist die Verwendung von Kurzzeitpulsen heute die übliche Anwendung in HRG-Systemen.

Die Messung erfolgt in der Regel durch analoge und breite Klammer-Amperemeter. Das Klemmen-Amperemeter außerhalb des Phasenkabels wird verfolgt, bis der Pulsstrom auf dem Analog-Display verschwindet.

High Resistance Grounding System ist wirtschaftlich und praktisch. Besonders für die Systeme die unter 5000Volt sind, ist es die praktischste Wahl. Wenn die Sequenz-Ströme durch den Kabel fließen wird der HGR Alarmpegel auf einem Punkt gesetzt der größer als 3lo ist.



Vergleich von geerdeten Systemen
Cases Hohe Widerstandsfähigkeit Niedrigere Widerstand-fähigkeit Festigkeit Geerdet
Serves Line-Mittelpunkt - - -
Kein Ausschalten von Durchlaufbrechern beim Auftreten erster Fehler - -
Immunität Überspannungen zu übergehen -
Störlichtbogen beseitigen - -
Erleichterung für die Lokalisierung des ersten Fehlerpunktes - -
Geräteschutz gegen Lichtbogenfehler-schaden - - -



Endladestrome
Spannungsnetzwerk (V) Kabel
(240 mm2)
3Io (A/km)
Motor (A/1000HP) Dampf-kondensator (A)
240-1000 0.3 0.01 ---
2400 1.0 0.1 0.78
4200 2.0 0.1 1.35
7200-12000 2.8 0.15 2.25
