KOMPAKTE RC-DÄMPFUNGSFILTER




Einführung

Hilkar Compact RC Snubber Filter schützen elektrische Maschinen vor Schäden durch Isolationsfehler, die typischerweise bei der Wicklung von Geräten wie Generatoren, Drosseln, Motoren und Transformatoren auftreten. Wenn bestimmte Schutzmaßnahmen nicht berücksichtigt werden, kann es zu erheblichen Verlusten kommen. Der Einsatz von RC-Stoßdämpfern (hochfrequente transiente Überspannungsschutzgeräte) als Überspannungsschutzgeräte reduziert die direkten und indirekten Kosten im Zusammenhang mit der Reparatur von Anlagen und der Einstellung der Geschäftstätigkeit erheblich. RC-Snubber helfen bei der Beseitigung von Schalttransienten, die beim Betrieb von Schaltanlagen auftreten können, und reduzieren die an den Lastanschlüssen auftretenden steilen Wellenfrontüberspannungen erheblich.



Vorteile
  • Kosteneinsparungen durch geringere Ausfallzeiten und Reparaturkosten
  • Verbesserung der Betriebsleistung durch Verringerung der Produktionsausfallzeiten
  • Hervorragender Schutz vor Isolationsfehlern zwischen den Wicklungen
  • Verlängert die Lebensdauer von Motoren/Transformatoren
  • Verringerung der Wahrscheinlichkeit von Vorabauslösung, Wiederauslösung und Wiederzündung bei Leistungsschaltern
  • Verringerung des Ausmaßes und der Anstiegsgeschwindigkeit von Spannungstransienten (RRRV)
  • Leichtere Installation



Anwendungsbereiche
  • Stromerzeugung
  • Zellstoff- und Papierindustrie
  • Petrochemische Industrie
  • Chemische Fabriken
  • Bergbau über und unter Tage
  • Wasser- und Ölpumpstationen
  • Eisenbahnanwendungen
  • Große Motoren
  • Lichtbogenöfen
  • und viele andere Anlagen, die jede Art von Motoren und/oder Transformatoren verwenden



Geleistete Schutzmaßnahmen
  • Schutz gegen alle praktischen Überspannungsspitzen und Anstiegszeiten
  • Widersteht allen von CIGRE und IEEE empfohlenen Motor-Stoßspannungspegeln
  • Eliminierung und Dämpfung von mehrfachen Vor-/Wiedereinschalttransienten, die beim Betrieb von Schaltanlagen auftreten
  • Eliminierung von Spannungsverdoppelungseffekten durch Aufhebung der Brechung von Überspannungen durch Bereitstellung einer angepassten Kabelabschlussimpedanz und somit Halbierung der Größe der Überspannung
  • Eliminiert höhere harmonische Stromnullstellen durch die Leistungsschalter, indem Stromreflexionswellenformen ausgeschaltet werden



Produktpalette
  • Betriebsspannung: Bis zu 36 kV
  • Kompakte Größe, bis zu 36 kV Netze, alle Komponenten (R+C+L) sind in einem einzigen Gehäuse enthalten
  • Stehende Spannung: Bis zu 200 kV BIL
  • Verschiedene Stoßkapazitätswerte je nach Standortanforderungen und Anwendungstyp (z. B. 0,1-2 µF)
  • Verschiedene Überspannungswiderstände je nach den Anforderungen vor Ort und der Anwendung (z. B. 1-200 Ohm)
  • Vollständig montiert, geprüft und anschlussfertig





RC-Stoßdämpfer werden auch als RC-Dämpfer oder RC-Überdruckdämpfer bezeichnet. Im Folgenden wird ein typischer Vergleich des RC-Snubber-Schutzes dargestellt. In FALL-A ist kein Schutz im Netz aktiv. In FALL B wird ein typischer RC-Snubber in Verbindung mit einem Überspannungsableiter verwendet, um die Steilheit der transienten Spannungswellenform und die Spitzenwerte zu reduzieren und gleichzeitig sicherzustellen, dass die vordefinierten Stehspannungsgrenzen nicht verletzt werden.

*TRV: Transient Recovery Voltage (Einschwingspannung), CB: Circuit Breaker (Leistungsschalter)

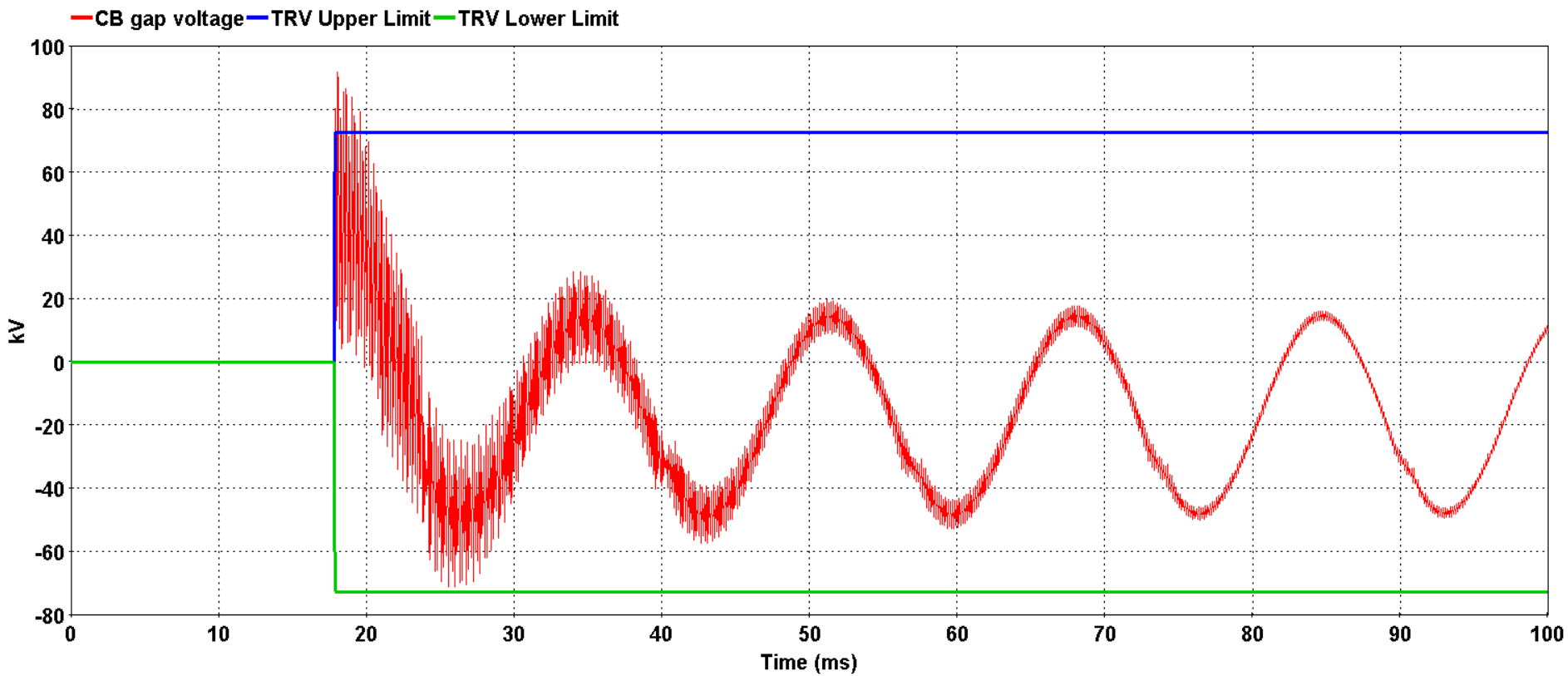

CASE-A: No RC protection during switching

CASE-A: Kein RC-Schutz beim Umschalten

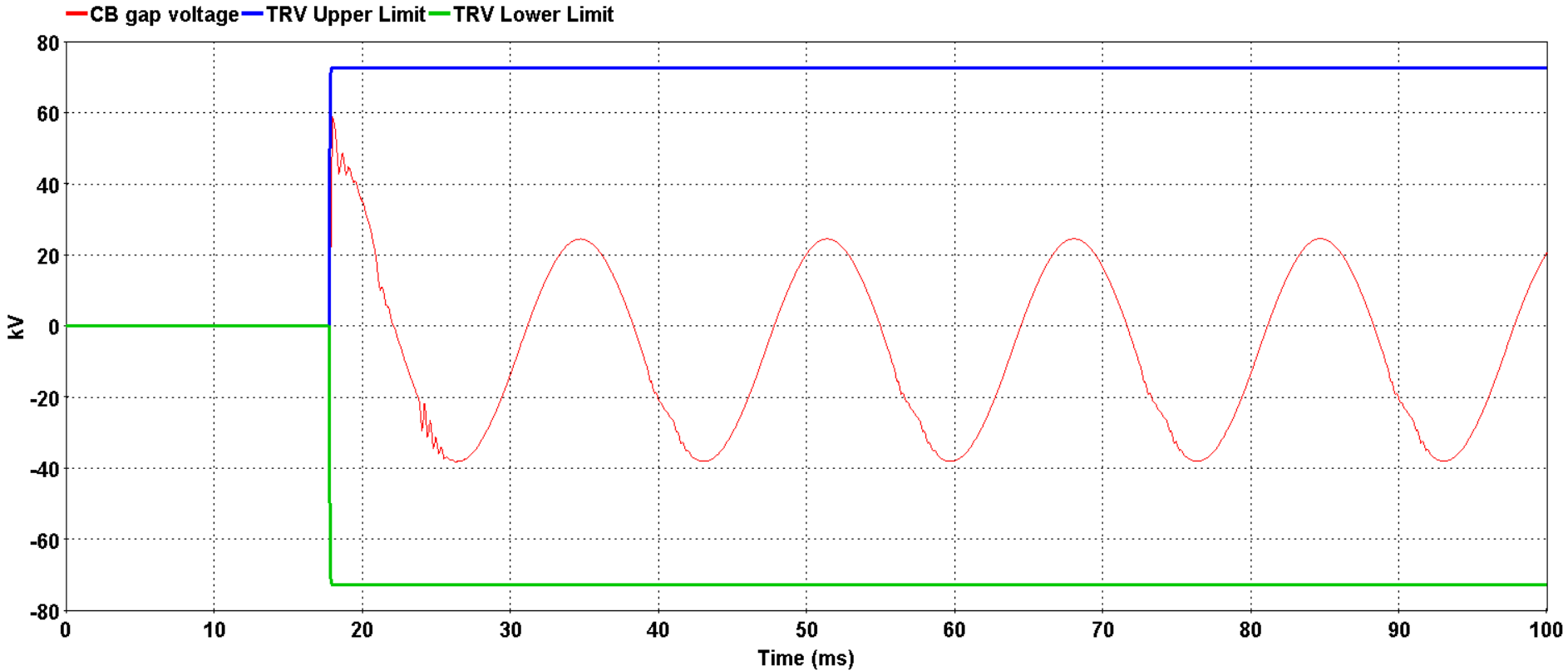

CASE-B: With RC protection during switching

CASE-B: Mit RC-Schutz beim Schalten


Verfügbare Typen

RC-Stoßdämpfer sind in kundenspezifischen Ausführungen zwischen 1 und 36 kV als ein- oder dreiphasige 50/60Hz-Systeme erhältlich. Sie werden hauptsächlich für industrielle Motor- und Transformator-, Reaktor- und Generatorschutzanwendungen geliefert. Die von HİLKAR hergestellten einphasigen und dreiphasigen RC-Stoßdämpfer werden kundenspezifisch gebaut, um Ihre Anforderungen zu erfüllen. Sie bestehen aus einer Kombination von Kondensatoren, Widerständen und Überspannungsableitern, um die Größe und Häufigkeit der beobachteten transienten Spannungen zu reduzieren. Bei Anfragen zu niedrigeren oder höheren Systemspannungen wenden Sie sich bitte an das Werk.

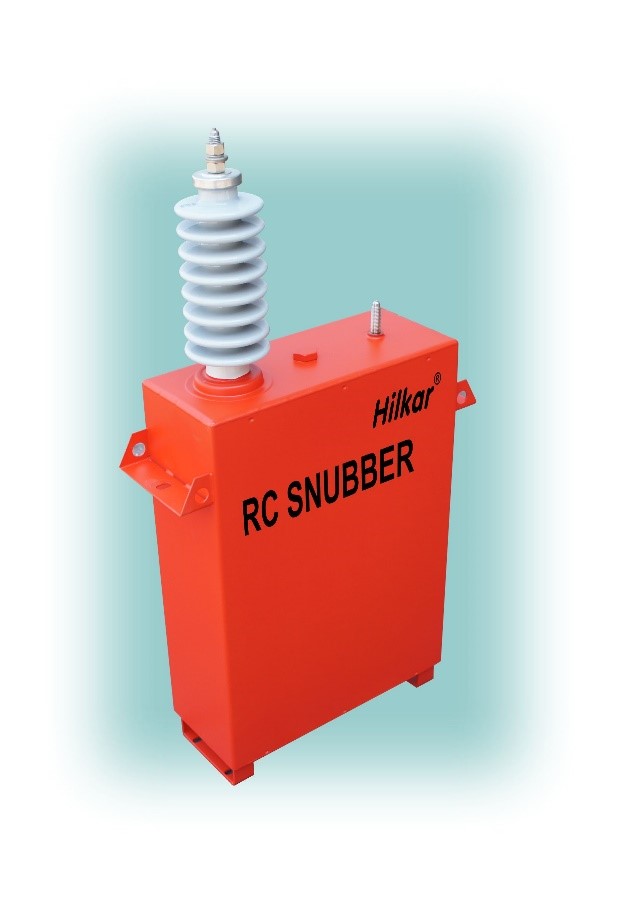

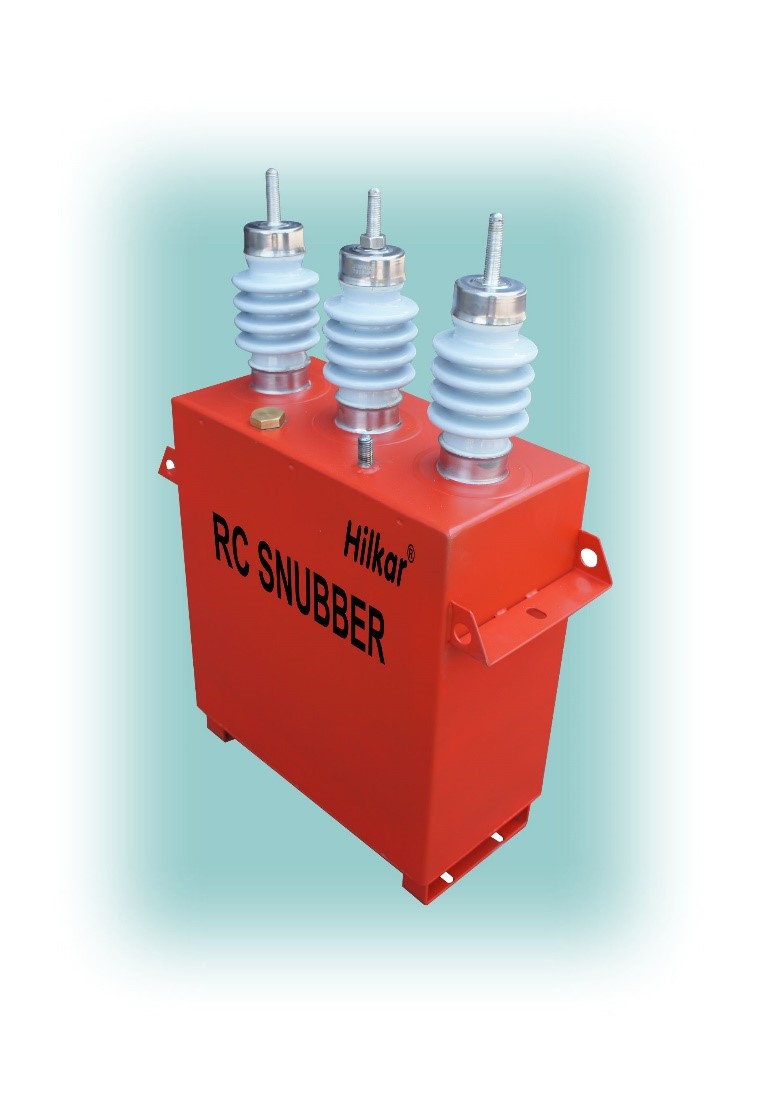

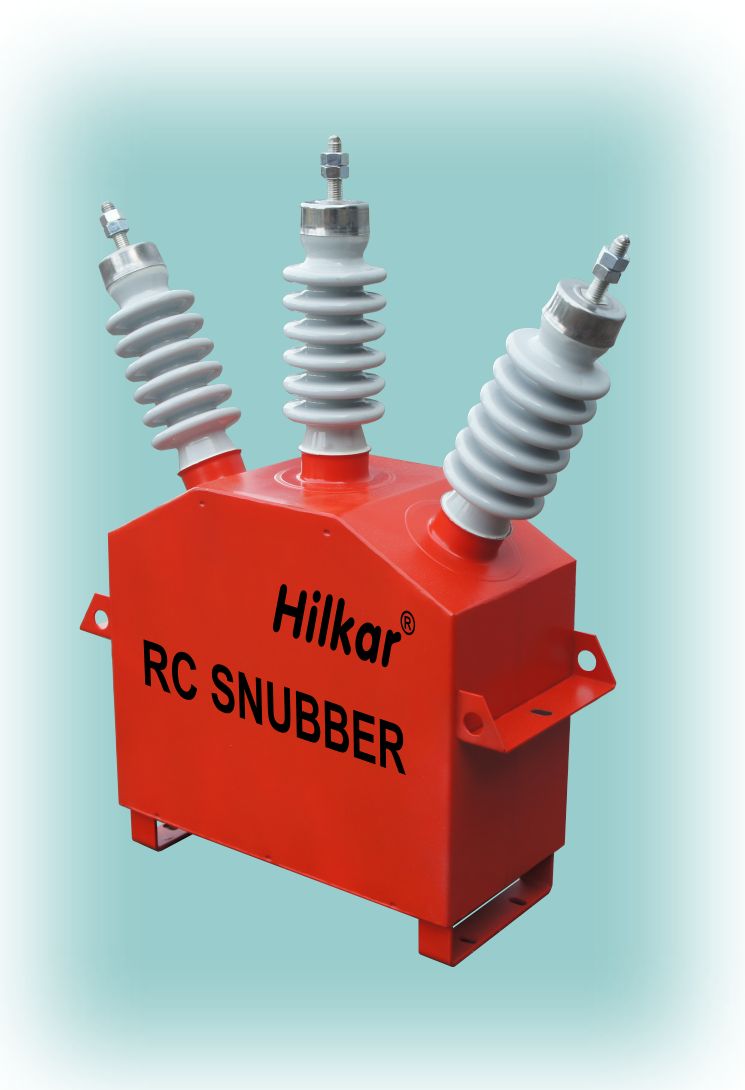

Kompakte Filtertypen

Kompakte Filtertypen

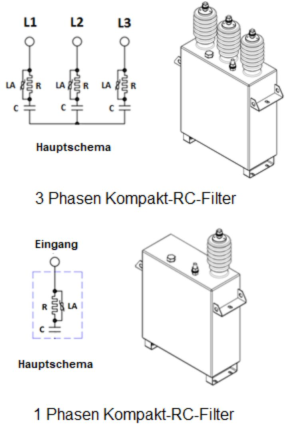

Typische Anschlussdiagramme

Typische Anschlussdiagramme


Einbau & Inbetriebnahme

Hilkar RC-Stoßdämpfer sind je nach Anwendung für den Einbau an den folgenden Anschlusspunkten geeignet (aber nicht darauf beschränkt):

  • - Im Klemmenkasten des geschützten Geräts oder der zugehörigen Schalttafel, zwischen jeder Phase und Erde.
  • - Anschluss an den Klemmenkasten des Geräts über ein Kabel von mindestens 3x25/16 mm2 mit dem mitgelieferten Zubehör.
  • - RC-Stoßdämpfer müssen mit der Motor-/Trafoerde oder dem Erdungsanschluss des Schalters geerdet werden.
  • - Wenn Porzellandurchführungen verwendet werden, müssen die Verbindungen zu den Durchführungen über flexible Anschlüsse erfolgen, damit Stöße oder Vibrationen, die während des Transports oder des Betriebs auf die Durchführungen übertragen werden können, keine Schäden verursachen.
  • - Die Befestigungsmuttern dürfen nicht fester als 20 Nm angezogen werden.
  • - Die flexiblen Leitungen können gekürzt, aber nicht verlängert werden und müssen direkt an die geschützten Geräteklemmen angeschlossen werden.



Zubehör
  • - Montagebügel oder Klemmen
  • - Anschlusskabel und flexible Leitungen (optional)
