Die weitverbreitete Nutzung von nicht linearer Lasten, wie Geräten die aus Leistungselektronik aufgebaut sind und Lichtbogen & Pfannenschmelzöfen in der ganzen Welt beeinträchtigen die Qualität des elektrischen Stroms. Eines der wichtigsten Parameter, um die Stromqualität zu definieren, ist die harmonische Verzerrung.
Die harmonische Verzerrung in einem Netzwerk führt zu:
- Erwärmung der Geräte
- Isolationsfehler aufgrund von Überhitzung und höheren Spannungsspitze als die grundlegende Nennspannung (50 Hz oder 60 Hz) Sinussignal.
- Eine Fehlfunktion der Ausrüstung (falsche Erkennung des Nullkreuzes in Leistungselektronische Geräte)
- Kommunikationsstörungen oder Geräusche
- Sicherung und Schalter Fehlfunktion
Passive Oberschwingungsfilter sind die am häufigsten verwendeten Geräte zur Reduzierung der harmonischen Verzerrung im Netzwerk. Diese Filter sind aus passiven RLC-Komponenten gebaut, d.h. Widerstände, Induktoren und Kondensatoren. Diese Widerstände werden gebraucht entweder um den Prozentsatz der Oberschwingungen, die gefiltert werden müssen, zu steuern und die Wärme, die diesen Oberschwingungsströmen entspricht, zu leiten oder um das Risiko einer Verstärkung aufgrund eines Problems der Parallelresonanz zu senken.
In einigen industriellen Anwendungen sowie Lichtbogen- und Pfannenschmelzöfen, werden der harmonischen Filterstruktur Widerstände hinzugefügt, um das weite Frequenzband von Oberschwingungen und Interharmonische zu verkraften, indem man entweder die unerwünschten Oberschwingungen oder Interharmonien in optimaler Menge herausfiltert oder sie zumindest nicht vermehrt.

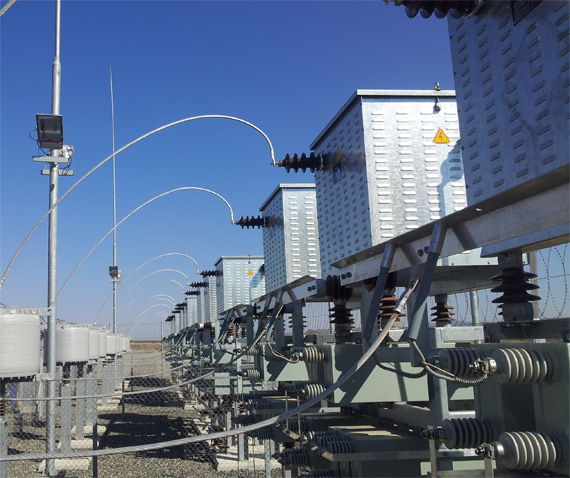

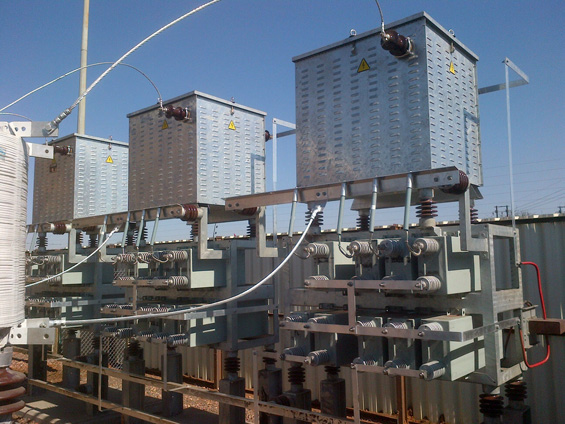

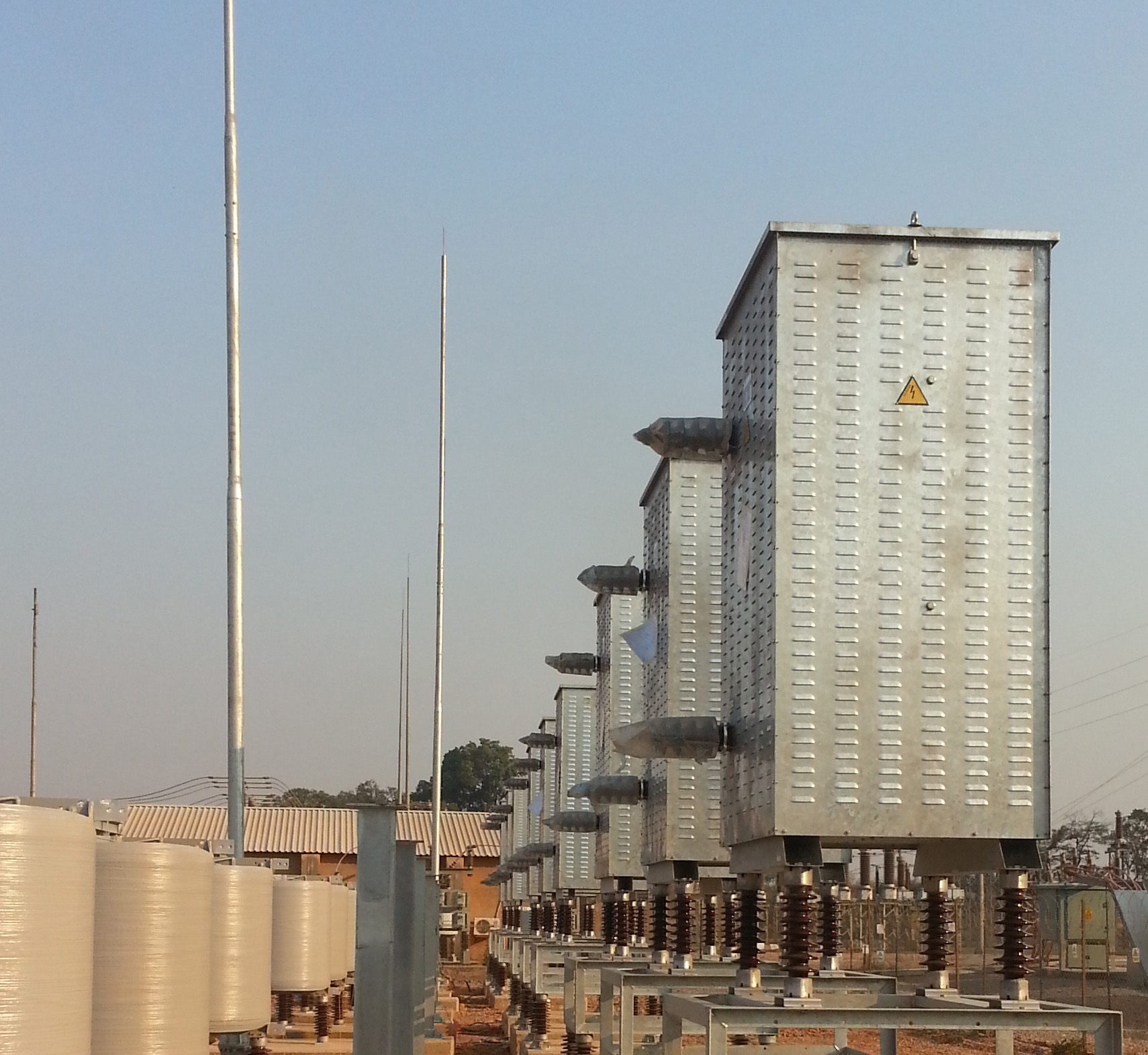

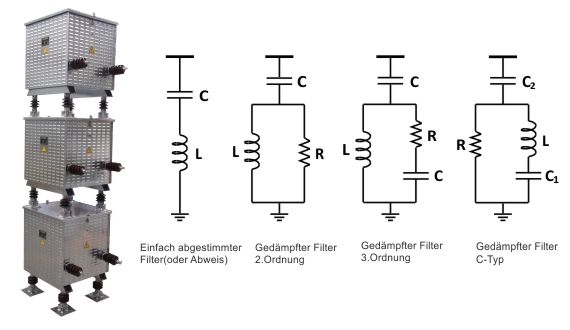

Harmonische Filterwiderstände können je nach Last und bestimmungsgemäßen Übereinstimmung in einstufigen, in zweiter Ordnung, in C-Typ und in Hochpass-Oberschwingungsfiltern verwendet werden
| Technische Vorschriften | |
|---|---|
| Spannung | Bis zu 36 kV |
| Höhe | Bis zu 1000 m* |
| Anlage | Innen/Außen |
| Widerstand Material | Edelstahllegierung |
| Schutzart | IP 23(außen), andere auf Anfrage |
| Temperaturspanne | Aluminium oder Kupfer-Wicklung |
| Kühlung | frische Luft, Rohöl, mit Lüfter |
| Optionen | Armaturen mit DIN oder NEMA Terminalkonfiguration |
*Fragen Sie bitte beim Hersteller nach anderen Werten.
