ÜBERSPANNUNGSKONDENSATOREN
Einführung
Elektrische Überspannungen aus verschiedenen Quellen sind in Stromversorgungssystemen üblich, wie z. B. Blitzeinschläge, Geräteausfälle, Schaltüberspannungen mit einem hohen dv/dt-Verhältnis.
Die Überspannungskondensatoren von Hilkar wurden entwickelt, um Schäden an den Wicklungsisolierungen von Geräten wie Generatoren, Motoren, Drosselspulen und Transformatoren zu verhindern, bei denen erhebliche Verluste auftreten können, wenn die erforderlichen Schutzmaßnahmen nicht ergriffen werden. Überspannungskondensatoren werden verwendet, um die Auswirkungen von Überspannungen auf diese Geräte zu reduzieren oder zu eliminieren, und werden häufig als kostengünstige und vielseitige Lösung bevorzugt.
Überspannungskondensatoren absorbieren Energie von elektrischen Überspannungen und schützen die Ausrüstung. Daher reduziert die Implementierung von Überspannungskondensatoren als Überspannungsschutzgeräte die direkten und indirekten Kosten im Zusammenhang mit der Reparatur von Geräten und der Einstellung der Geschäftstätigkeit erheblich. Überspannungskondensatoren tragen dazu bei, Schalttransienten zu eliminieren, die als Ergebnis des Schaltanlagenbetriebs auftreten können, und reduzieren die steilen Wellenfrontstöße, die an Lastanschlüssen auftreten, erheblich. Außerdem werden Überspannungskondensatoren als drahtgewickelt hergestellt, um eine minimale Induktivität zu haben.
Vorteile
- • Sparen Sie Kosten durch reduzierte Ausfallzeiten und Reparaturkosten
- • Verbessern Sie die Betriebsleistung durch Reduzierung der Produktionsausfallzeiten
- • Hervorragender Schutz gegen Isolationsfehler zwischen Windungen
- • Effektiverer Schutz gegen schnell ansteigende Spannungen, da die Ansprechzeit kürzer ist als bei Überspannungsableitern
- • Verlängert die Lebensdauer von Motoren/Transformatoren
- • Reduzieren Sie die Wahrscheinlichkeit von Vorzündung, Wiederzündung und Wiederzündung, die an Leistungsschaltern beobachtet werden
- • Reduzieren Sie die Größe und Anstiegsgeschwindigkeit von Spannungstransienten (RRRV)
- • Erleichterte Installation
- • Dielektrikum mit geringem Verlust
- • Lange Lebensdauer
Anwendungsbereiche
- • Stromerzeugung
- • Zellstoff- und Papierindustrie
- • Petrochemische Industrie
- • Chemische Fabriken
- • Tagebau und Untertagebau
- • Wasser- und Ölpumpstationen
- • Bahnanwendungen
- • Große Motoren
- • Lichtbogenöfen
- • und viele andere Einrichtungen, die jede Art von Motoren und/oder Transformatoren verwenden
Schutz bereitgestellt
- • Schutz gegen alle praktischen Überspannungsspitzen und Anstiegszeiten
- • Hält allen von CIGRE und IEEE empfohlenen Motorstoßspannungspegeln stand
- • Eliminierung und Dämpfung mehrerer Vor-/Wiederzündungstransienten, die während des Betriebs der Schaltanlage auftreten
- • Es wird empfohlen, Überspannungskondensatoren mit Überspannungsableitern für einen umfassenderen Schutz zu verwenden
Produktauswahl
- • Betriebsspannung: Bis zu 36 kV
- • Stehstoßspannung: Bis zu 200 kV BIL
- • Verschiedene Stoßkapazitätswerte je nach Standortanforderungen und Anwendungstyp (d. h. 0,1–0,5 µF)
- • Vollständig montiert, getestet und anschlussfertig
Allgemeine technische Daten
| Technische Spezifikationen | |||
|---|---|---|---|
| Typ | - | Einphasig / Dreiphasig | |
| Nennspannung | kV | 1-36 | |
| Nennfrequenz | Hz | 50/60 | |
| Kapazitätsbereich | uF | 0.1 - 0.5 | |
| Kapazitätstoleranz | - | -5 / +10% | |
| Eingangsklemme(IEC 60137) | - | Top | |
| Schutzart des Gehäuses (IEC 60529) | - | IP00 | |
| Max. Umgebungstemperatur | °C | ≤ 55 | |
| Kühlung | - | Air Natural | |
| Dielektrisches System | - | Vollfilm | |
| Lackierung | - | Rot (Wenden Sie sich an unser Werk für andere Farben) | |
| Blitzableiter | - | Optional | |
Grundlegende Dämmwerte
| BIL | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Höchste Spannung für Geräte | kV | 2.4 | 3.6 | 7.2 | 12 | 17.5 | 24 | 36 | 52 |
| Bemessungs-Kurzzeit-Stehwechselspannung | kV | 8 | 10 | 20 | 28 | 38 | 50 | 70 | 95 |
| Bemessungs-Stehblitzstoßspannung (BIL) | kV | 35 | 40 | 60 | 75 | 95 | 125 | 170 | 200 |
Leistungen
In FALL-1, wo der Stoßkondensator für die Steilheit der transienten Spannungswellenform und die Spitzenreduzierung auf der Netzspannungsseite verwendet wird, wird die in den Normen definierte Stehspannungsgrenze nicht überschritten und die Schwingungen in der transienten Spannungswellenform werden erheblich reduziert, aber die definierte Widerstandsfähigkeit Spannungsgrenzwerte in den Normen auf der Transformatorseite überschritten werden.

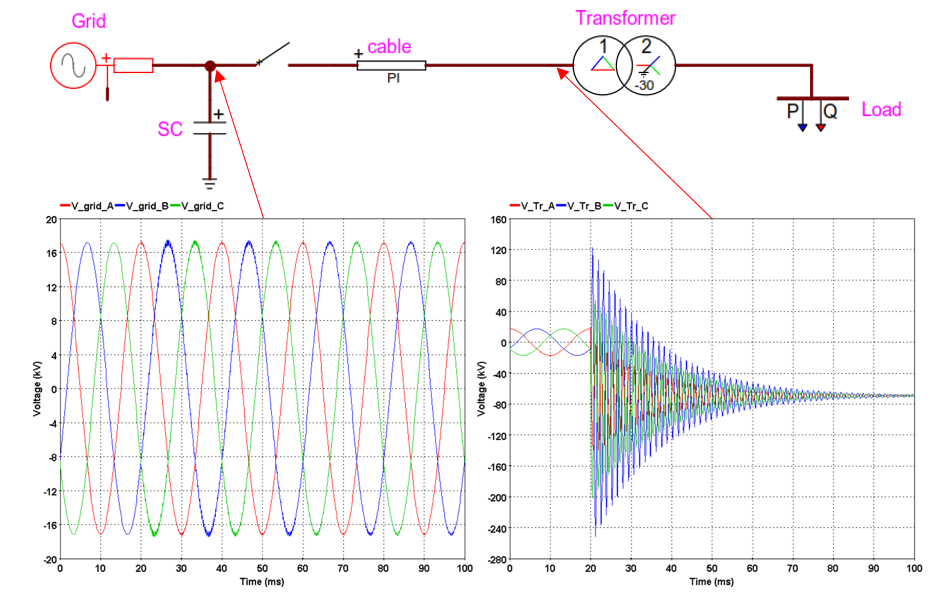

Abbildung 1 Fall-1 bei 17,5 kV Netzspannung
In FALL-2, wo der Stoßkondensator zur Steilheit der transienten Spannungswellenform und Spitzenreduzierung auf der Transformatorseite verwendet wird, wird die in den Normen definierte Stehspannungsgrenze nicht überschritten und die Schwingungen in der transienten Spannungswellenform werden erheblich reduziert, aber es treten Spitzen auf der Netzspannungsseite

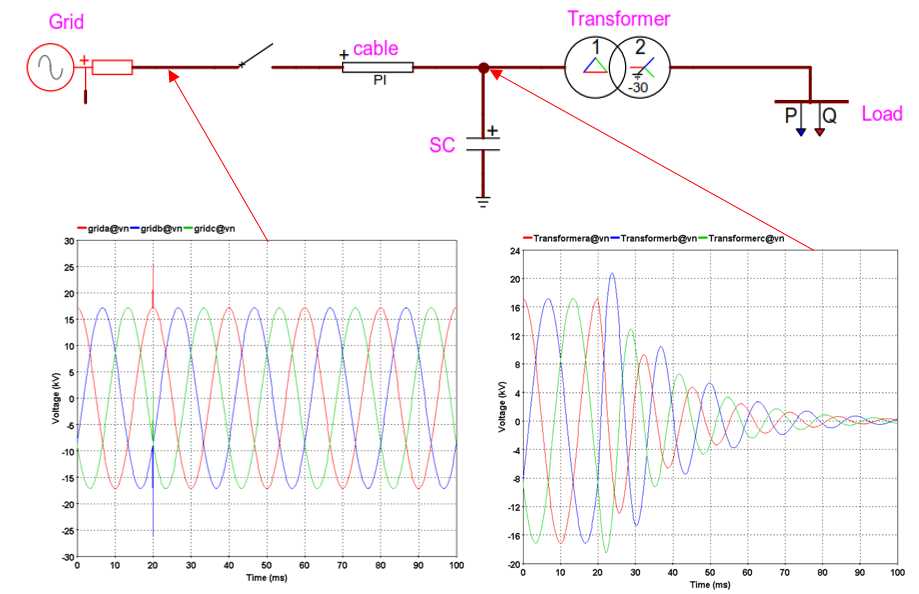

Abbildung 2 Fall-2 bei 17,5 kV Netzspannung
In CASE-3, wo der Stoßkondensator für die Steilheit der transienten Spannungswellenform und die Spitzenreduzierung auf beiden Seiten (Netz und Transformator) verwendet wird, wird die in den Standards definierte Stehspannungsgrenze nicht überschritten und die Schwingungen in der transienten Spannungswellenform sind erheblich reduziert.

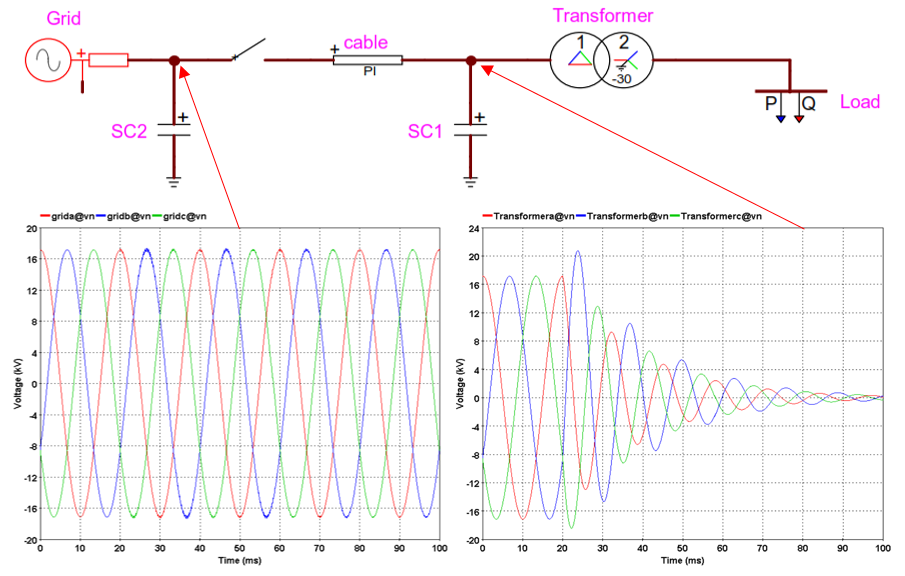

Abbildung 3 Fall-3 bei 17,5 kV Netzspannung
Typen verfügbar

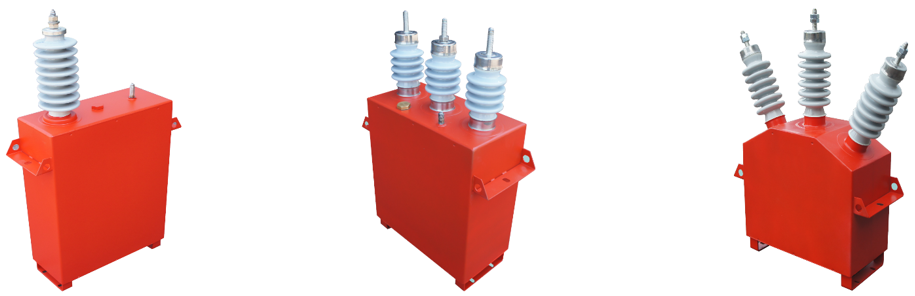

Überspannungskondensatoren sind als kundenspezifische Ausführungen zwischen 1 bis 36 kV und 0,1 bis 0,5 F als ein- oder dreiphasige 50/60-Hz-Systeme erhältlich. Sie werden hauptsächlich für industrielle Motor-, Transformator-, Reaktor- und Generatorschutzanwendungen geliefert. Von HILKAR hergestellte einphasige und dreiphasige Überspannungskondensatoren werden kundenspezifisch angefertigt, um Ihre Anforderungen zu erfüllen. Sie werden verwendet, um die Größe und Frequenz der beobachteten transienten Spannungen zu reduzieren. Bei Anfragen nach niedrigeren oder höheren Systemspannungen wenden Sie sich bitte an das Werk.
Einrichtung und Inbetriebsetzung
Hilkar-Stoßkondensatoren eignen sich je nach Anwendung für (aber nicht beschränkt auf) die Installation an den folgenden Verbindungspunkten:
- • Im Klemmenkasten des geschützten Betriebsmittels oder der zugehörigen Schalttafel, zwischen jeder Phase und Erde.
- • Anschluss an den Anschlusskasten des Geräts über mindestens 3x25/16 mm2 Kabel mit dem mitgelieferten Zubehör.
- • Überspannungskondensatoren müssen an der Motor-/Transformatorerde oder der Unterbrecher-Erdverbindung geerdet werden.
- • Wenn Porzellanbuchsen verwendet werden, müssen die Verbindungen zu den Buchsen durch flexible Verbindungen erfolgen, damit Stöße oder Vibrationen, die während des Transports oder im Betrieb auf die Buchse übertragen werden, keine Schäden verursachen.
- • Die Befestigungsmuttern dürfen nicht fester als 20 Nm angezogen werden.
- • Die flexiblen Leitungen können gekürzt, aber nicht verlängert werden und müssen direkt an die geschützten Geräteklemmen angeschlossen werden.
Zubehör
- • Befestigungswinkel oder Klemmen
- • Anschlusskabel und flexible Leitungen (optional)
