REDUZIERSPANNUNGS-ANLASSER MIT DROSSELSPULEN FÜR ELEKTROMOTOREN

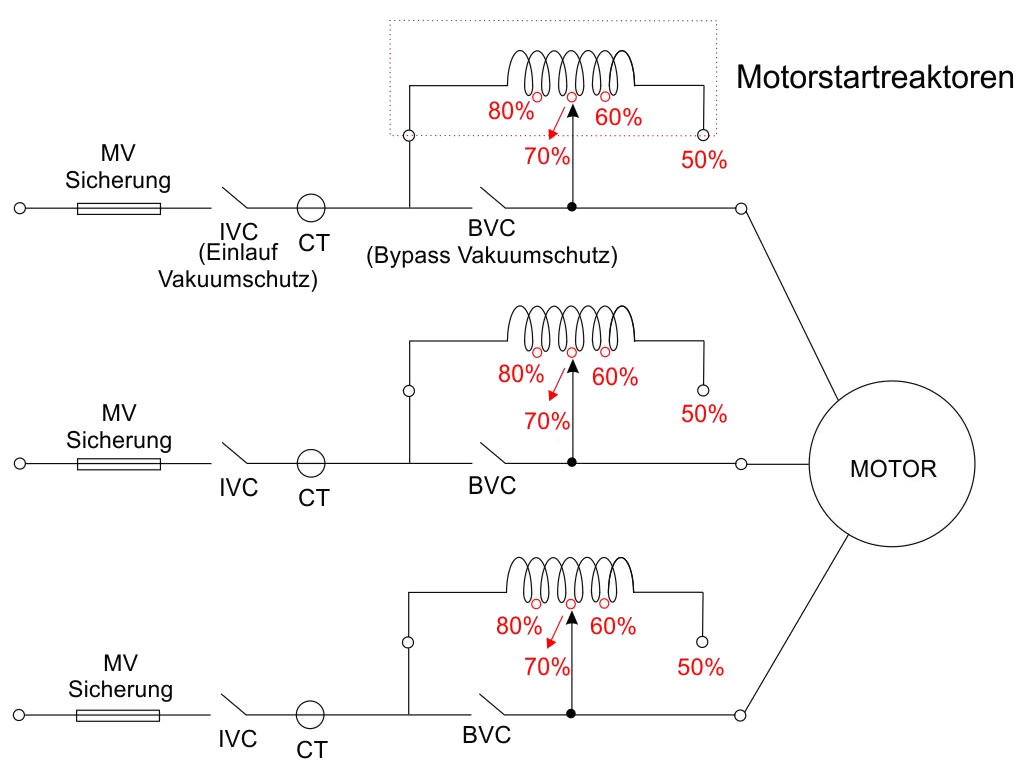

Die Verwendung einer Seriendrosselspule ist eine Methode, um den Strom beim Starten eines Motors zu senken. Dabei können entweder Eisen- oder Luftkerndrosselspulen eingesetzt werden. Wenn ein Luftkern für die Seriendrosselspule verwendet wird, kann ein sehr effizienter und zuverlässiger Sanftanlauf gestaltet werden, der sich besser für hohe MW-Bewertungen von Synchron- und Induktionsmotoren auf Mittelspannungsniveau eignet. Alle unsere Drosselspulen sind mit Abgriffen ausgelegt.

Der Einsatz einer Drosselspule während des Starts verringert immer das Beschleunigungsmoment des Motors. Im Gegensatz zu einem Autotransformator ist die Spannungsreduktion beim Drosselspule nicht fest, sondern variiert mit dem Strom. Da dieser Strom durch die gesamte Schaltkreisimpedanz bestimmt wird, hängt die Motorspannung während der Beschleunigung von den relativen Impedanzen von Drosselspule und Motor ab.

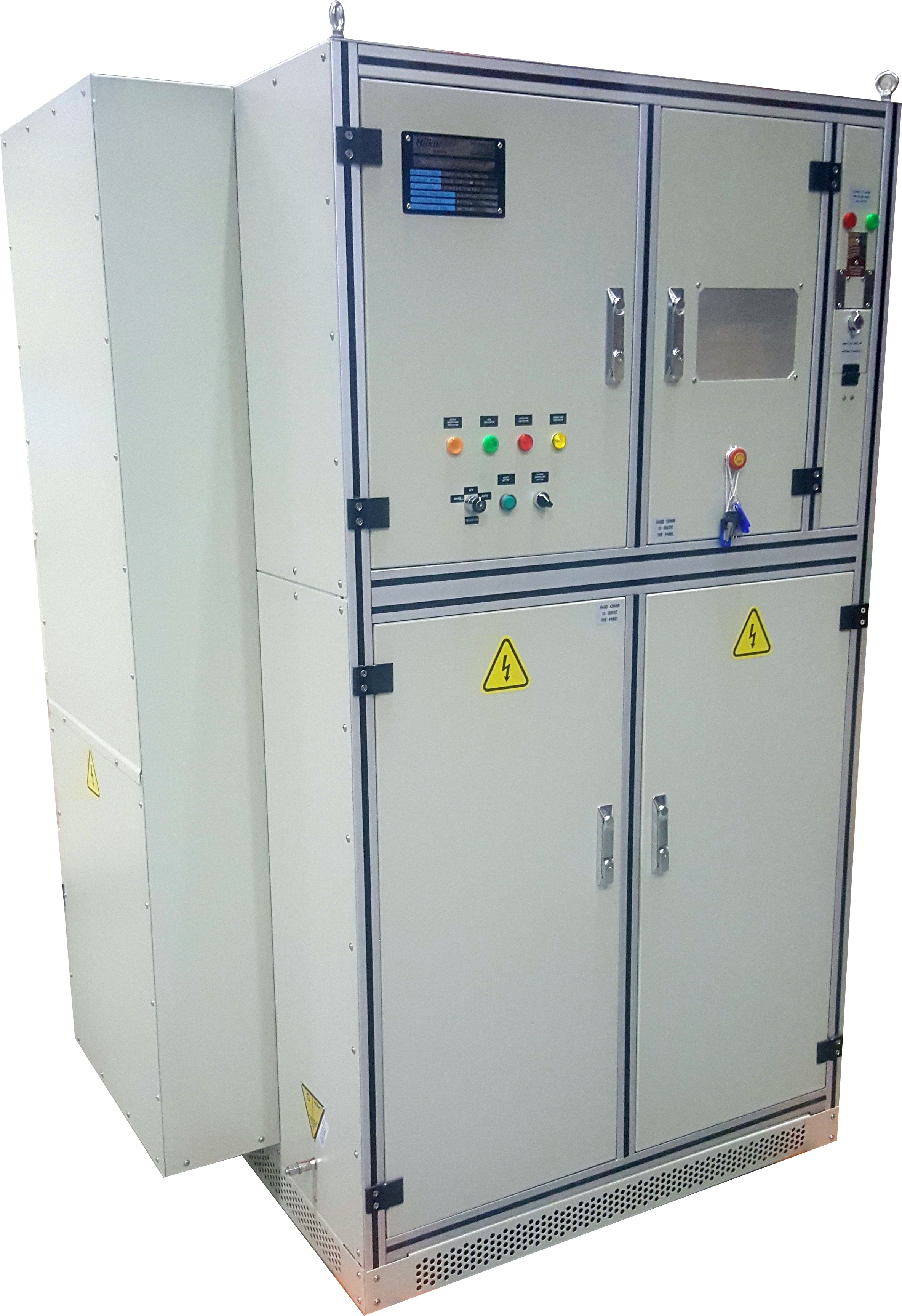

Allgemeine Optionen für RVMS-Panels



  • Anstelle eines Eingangs-Vakuumkontakters kann ein Vakuum-Leistungsschalter (CB) verwendet werden.
  • Wenn ein Vakuum-CB verwendet wird, sind MS-Sicherungen nicht erforderlich.
  • Blindleistungs-Korrekturkondensatoren.
  • Eingangs-/Ausgangs-Überspannungsableiter.
  • Spannungstransformatoren.



Technische Eigenschaften
Reaktor Typ Luft – oder Eisenkernreaktoren
Bauart Metall- umhüllt oder verkleidet
Nennspannung bis zu 15kV
Nennstrom bis zu 1600A*
Umgebungstemperatur -30°C bis 55°C
Sicherung Motorschutzrelais
* Für weitere Bewertungen die Fabrik beziehen.
