Erdungstransformatoren [ZN (Zickzack), ZNYN, YND (offen), Iİ0]


Erdungstransformatoren sind so konzipiert, dass sie einen künstlichen Neutralpunkt für ungeerdete dreiphasige Stromversorgungssysteme bereitstellen.

Während der Erdschlüsse bieten Erdtransformatoren einen einfachen Weg für Erdfehler, wodurch die Fehlerströme und transienten Überspannungen begrenzt werden.

Erdtransformatoren führen normalerweise den Kurzschluss-Erdstrom, bis der Leistungsschalter den Fehler beseitigt. Daher haben sie Kurzzeit-Bewertungen.

Die kVA-Bewertung eines Erdtransformators hängt von der normalen Linie-zu-Neutral-Spannung und dem Fehlerstromwert für eine bestimmte Zeit ab, die von Sekunden bis Minuten reichen kann.





Technische Eigenschaften

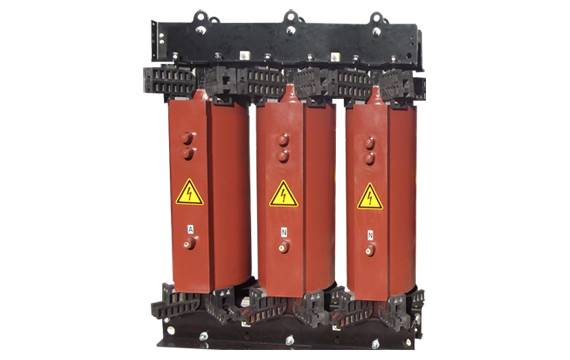

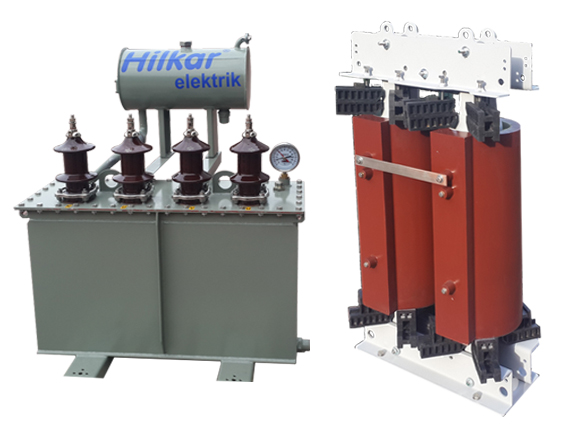

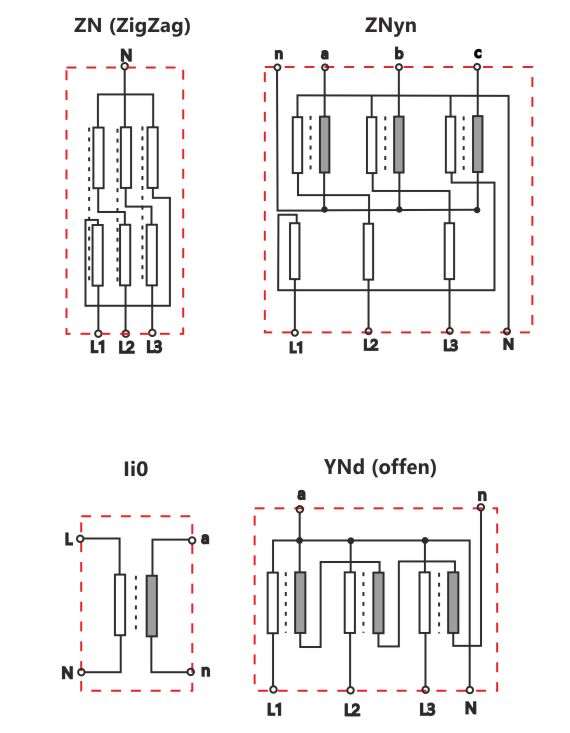

Typ Trocken oder Öl getaucht [ZN (Zigzag), ZNyn, YNd(offen), Ii0]
Stromspannung bis zu 36 kV
Strom bis zu 3000 A*
Arbeitszeit (in Sekunden) 10 /30 / 60 oder andere
Kühlungsmethode

ONAN,ONAF

AN,AF

Frequenz 50 Hz / 60 Hz
Installation Innen- oder Außenbereich
Umgebungstemperatur -30°C bis 55°C*
Standard

IEC 60076-6

IEC 60076-1

Einrichtungsoptionen Für alle Sicherheitsklassen Transformatorenkabinen:

- CT

- VT

- Trennschalter

*Anfrage beim Hersteller für andere Werte.



Prüfliste



  • Visuelle und dimensionale Überprüfung
  • Messung des Spannungsverhältnisses
  • Messung des Wicklungswiderstands
  • Messung der Nullsequenzimpedanz
  • Messung der Leerlaufverluste und -ströme
  • Messung der Kurzschlussimpedanz und Lastverluste
  • Dielektrische Tests
    • Separater AC-Durchschlagspannungs-Test
    • Induzierter AC-Durchschlagspannungs-Test
    • Blitzimpuls-Test
  • Temperaturanstiegstest
  • Endkontrolle

Für spezielle Tests wenden Sie sich bitte direkt an den Hersteller
