Panel-Typ STATCOM

Modulares und flexibles Systemdesignkonzept

FlexVAr® basiert auf der Modular Multilevel Converter (MMC)-Technologie mit einem fortschrittlichen digitalen Steuerungssystem und einer benutzerfreundlichen HMI. Modularität ist das einzigartige Merkmal von MMC und verwendet modulare H-Brücken-Basiseinheiten (HB) mit IGBT-Modulen. Aufgrund des modularen und flexiblen Designkonzepts können die Größe und die Ausgangsspannung von STATCOM einfach an die Bedürfnisse des Kunden angepasst werden, indem die Anzahl der HBs für jede Phase/jeden Arm in Reihe geschaltet wird.


Die Lösungen
  • die Blindleistungskompensation
  • der Lastausgleich
  • der Spannung-Unwuchtausgleich
  • die Spannungsregelung
  • die Flicker-Minderung
  • die harmonische Filterung

Die Anwendungen
  • Versorgungsunternehmen
  • Lichtbogenöfen
  • Wind- und Solarkraftwerke
  • Öl- und Gasindustrie
  • Bergbau/Schweißen/Walzwerke

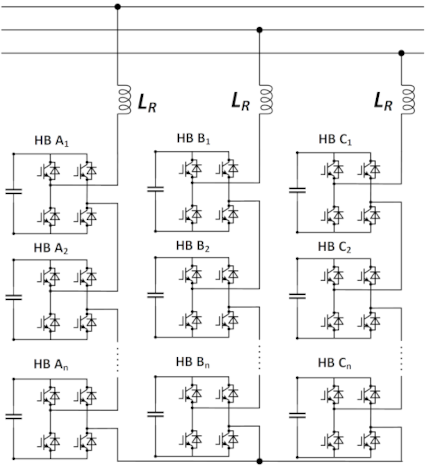

Mittelspannungs (MV)-Netzanschluss von STATCOM

Mittelspannungs (MV)-Netzanschluss von STATCOM


Die Haupteigenschaften
  • die Panel-Anordnung / geringer Platzbedarf
  • die direkte Verbindung bis 12 kV
  • das modulare und flexible Design
  • die All-in-One-Lösung
  • die Luft- oder Wasserkühlung
  • Delta- oder Sternkonfigurationen
  • niedrige Ausgangsoberschwingungen
  • die automatische Wiedereinschaltfunktion
  • Fernüberwachung und -steuerung
  • E-House Option
  • sehr schnelle Reaktion (<1 Zyklus)

Technische Spezifikationen
  Die Nennspannung   Direkter Anschluss: 0.4 kV–12 kV
  Transformatoranschluss: 15 kV–36 kV
  Die Frequenz   50Hz/60Hz
  Die Nennleistung   0.5 MVAr–10 MVAr
  Die Konvertertechnologie   MMC // Delta- oder WYE-Verbindung mit HV-IGBTs
  Die Kontrollmodi   die Blindleistungskompensation
  der Lastausgleich
  die Spannungsregelung
  die Spannungsunsymmetrie
  die Flicker-Minderung
  die selektive Oberschwingungseliminierung
  Die Reaktionszeit   < 20ms
  Das Kontrollsystem   DSP/FPGA-basiertes Digitalsystem für Steuerung und Schutz
  SPS für Hilfssteuerungen
  HMI für Systemeinstellungen und -überwachung
  Automatische Wiedereinschaltfunktion
  Option zur Fernüberwachung und -steuerung
  Die Kühlungstyp   die Luftkühlung (AF)
  die Wasserkühlung (WF)
  Strom- und Spannungsoberschwingungen   Einhaltung der IEEE 519-2014
  Umgebungsbedingungen
        die Installation
        die Betriebstemperatur
        die relative Luftfeuchtigkeit
        Höhe (max.)


  Drinnen
  0⁰C bis 40⁰C
  < 95%
  < 1000m

  Das Kabinett (Paneele)
        Schutzgrad
        Kabeleinlass/-auslass
        Zugänglichkeit


  IP 21
  unten/unten
  vorne/hinten

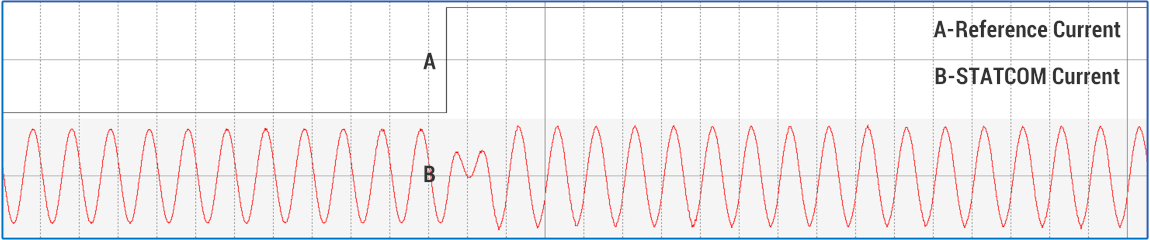

die Reaktionszeit von Panel-STATCOM

Reaktionszeit von Panel-STATCOM (20 ms/Div)
